Створка упирается, ручка упорно не доворачивается, а окно отказывается фиксироваться? В 8 случаях из 10 проблема кроется в ответных планках — тех самых металлических «ответках» на раме, куда входят цапфы (грибовидные штырьки) створки. Хорошая новость: чаще всего это лечится точной регулировкой без замены фурнитуры.
Если не хочется тратить вечер на разбор тонкостей, сервисный центр ProОкна ремонт выезжает быстро и правит фурнитуру по заводским картам. Если же готовы разобраться — ниже подробный разбор, как проверить ответки, понять, где закусывает, и вернуть окну корректный прижим.
Почему створка упирается: роль ответных планок
Ответные планки — это стальные элементы на раме, по периметру проема. При закрытии цапфы «заходят» в их пазы, обеспечивая прижим и фиксацию. Когда хотя бы одна из ответок смещается, створка начинает цепляться: ручка идет тяжело, где-то начинает дуть, иногда окно закрывается только с усилием «коленом».
Как устроена связка цапфа — ответная планка
На торце створки расположены цапфы (обычно круглые или грибовидные эксцентрики). Они двигаются по периметру благодаря механизму фурнитуры. На раме напротив каждой цапфы стоит ответная планка. В норме цапфа ровно влетает в прорезь ответки и, повернувшись, подтягивает створку к раме, обеспечивая заданный прижим. Важны три момента:
- Соосность: цапфа должна попадать по центру «окна» ответки.
- Глубина захода: зацеп должен быть не минимальным и не чрезмерным, иначе либо дует, либо клинит.
- Равномерность по периметру: если одна зона перетянута, другая может «гулять».
Ответки крепятся саморезами к раме, часто через овальные отверстия — это и есть зона их мелкой регулировки. Чуть ослабили — подвинули на 1–2 мм — зажали. Но двигать нужно осмысленно: смещение «на глаз» нередко дает обратный эффект.
Типичные симптомы неправильного положения
- Ручка поворачивается не до конца, особенно на последних градусах.
- Закрывается только при дополнительном нажатии на створку рукой.
- Появилась щель на одном участке, по бумажному тесту прижим не держит.
- Царапины на цапфах или на ответках, свежие потертости краски.
- Створку выводит в перекос: верх «липнет», низ гуляет (или наоборот).
- В режиме откидывания окно нормально держится, а в поворотном — клинит (или наоборот).
Частая причина — микросмещение рамы после ремонта или сезонного «играния» проема, разбухание уплотнителя, провисание створки на петлях. Любой из этих факторов «уводит» геометрию, и теперь цапфы бьют не в центр ответок, а в край.
Пошаговая проверка и базовая регулировка
Важное правило: идите по периметру и работайте от явного к скрытому. Сначала диагностика, затем легкая регулировка. Сильное усилие на ручке — сигнал остановиться и перепроверить соосность, а не «додавить».
Инструменты и подготовка
Подготовьте:
- Отвертку PZ2 или крестовую (на большинстве ответок — именно такой шлиц); иногда нужен Torx T15/T20.
- Шестигранник 4 мм (часто для цапф-эксцентриков).
- Тонкий маркер или малярный карандаш.
- Полоску бумаги А4 для проверки прижима.
- Уровень/линейку и влажную салфетку (протереть направляющие).
- Каплю силиконовой смазки для уплотнителя и фурнитуры.
Снимите с рамы пыль, прочистите паз ответок — там часто набивается мусор, который мешает ровному заходу цапфы. Проверьте, в каком режиме стоит фурнитура (лето/зима): если цапфа повернута максимальной «шляпкой» к уплотнителю — это жесткий прижим, ручке тяжелее.
Проверка геометрии и зазоров
- Откройте створку в поворотном режиме. На торцах створки найдите все цапфы.
- Закрасьте торцы цапф маркером легким слоем. Закройте окно, попробуйте провернуть ручку, затем снова откройте. По снятой краске увидите, где именно цапфа трется о край ответной планки — это и есть зона смещения.
- Бумажный тест: при закрытой створке вставляйте полоску по периметру и тяните. Если вытягивается без сопротивления — прижим слабый в этом месте. Если рвется — прижим чрезмерный.
- Посмотрите на зазоры: снаружи щель между створкой и рамой должна быть равномерной. Явный «клин» вверху или внизу намекает на провисание петлей — тогда одной регулировкой ответок не обойтись, но начать все равно стоит с них.
- Осмотрите ножницы (верхний угловой механизм): там тоже есть пара ответок под откидной режим. Их смещение часто дает клин в последнем четверти оборота ручки.
Регулировка ответных планок и прижима
Работайте точечно и последовательно.
1) Ослабьте крепление ответной планки на проблемном участке на пол-оборота — оборот. Не выкручивайте винты полностью.
2) Сдвиньте ответку в сторону, куда «просит» цапфа. Ориентир простой: если цапфа бьет в наружный край — подвиньте ответку к цапфе; если в внутренний — отведите на себя. Перемещение — доли миллиметра, максимум 1–2 мм.
3) Затяните винты до упора без фанатизма (ориентировочно 2–3 Н·м, чтобы не сорвать резьбу в армировании).
4) Проверьте ход ручки. Если стало лучше, повторите на соседних ответках — обычно они работают «цепочкой».

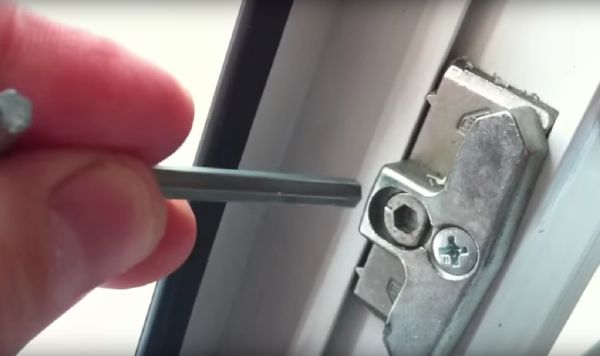

5) Отрегулируйте прижим цапфами: поверните эксцентрик шестигранником или плоскогубцами. Положение «шляпкой» в сторону уплотнителя — сильнее прижим; от уплотнителя — слабее. Делайте это одинаково по периметру.
6) Повторите бумажный тест. Добейтесь равномерного сопротивления вытягиванию во всех точках.
Полезная техника: поставьте тонкую метку-штрих на раме по центру ответки до смещения, чтобы понимать, куда и насколько вы ее подвинули. Если результат хуже — легко вернетесь к исходному.
Сверху, на участке ножниц, есть длинная ответка под откид. Если в поворотном режиме все ок, а в откидном ручка не доходит, проверьте именно ее. Смещается она так же — с легким ослаблением и подводом к траектории цапфы.
Важно: если после регулировки прижима ручка все еще идет туго, уменьшите прижим на 1 шаг (поворот эксцентрика). Слишком жесткий прижим ускоряет износ уплотнителя и фурнитуры, а окно «гремит» при закрывании.
Когда дело не в ответках: сопутствующие поломки и как их отличить
Бывает, что вы подвинули ответки, выставили прижим, а улучшение минимальное. Значит, нужно посмотреть шире: петли, геометрию створки, состояние уплотнителя, чистоту фурнитуры. Небольшой чек-лист поможет отделить «регулируется дома» от «нужен мастер».
Провисание створки и петли
Признаки провисания:
- Верхняя часть створки чиркает по раме, низ «смотрит наружу».
- Щель появляется диагонально: например, слева вверху и справа внизу.
- В поворотном режиме ручка нормальна, но при откиде клинит верх.
Что делать: слегка подтянуть нижнюю петлю (обычно один из винтов под шестигранник 4 мм регулирует подъем створки), а затем снова вернуться к ответкам. Подъем на 0,5–1 мм иногда решает все: цапфы автоматически попадают в центр ответок. Если петля «люфтит» или слышен хруст — регулировка не поможет, нужна замена элементов петли.
Отдельный момент — неправильный монтаж (клиновидная пена, перекрученное армирование). Тогда окно «ведет» сезонно. Выставленные сегодня ответки через месяц снова начнут мимо попадать. В таких случаях помогает комплекс: юстировка петель, коррекция прижима и контрольная протяжка крепежа.
Упругая резина vs жесткий прижим
Иногда кажется, что «не закрывается», а на деле это просто задушенный прижим. Уплотнитель свежий, упругий, зимой он дубеет, и ручка идет тяжело. Здесь решение простое:
- Переведите цапфы в «летний» или средний режим (уменьшите прижим на 1–2 положения).
- Осмотрите уплотнитель на изломы и задиры; смажьте силиконовой смазкой тонким слоем по периметру.
- Проверьте чистоту паза: песок и крошка реально мешают закрытию.
Если прижим везде ослабили, а ручка все равно «упирается» точечно — вернитесь к ответкам, значит, одна-две из них стоят не по центру.
Сигналы, что пора остановить самостоятельные попытки и позвать мастера:
- Ручка не фиксируется в положении, прокручивается, есть люфт.
- Видна деформация ответной планки или сорвана резьба крепежа в раме.
- На створке нет реакции на изменения прижима — вероятна проблема внутри механизма запирания.
- Есть следы конденсата в камерах или раму «ведет» по диагонали — нужен комплексный осмотр.
Ошибки, которых стоит избегать
- Усилие вместо диагностики. Давить на ручку или створку — плохой путь. Так ломают редуктор ручки и гнут ножницы.
- «До упора» на прижим. Сильный прижим — не равно «теплее». Так вы убьете уплотнитель за сезон, а фурнитура начнет клинить.
- Смещение одной ответки «в край». Регулируйте равномерно по соседним точкам, иначе створку уводит.
- Смазка «чем попало». Машинное масло и WD-40 собирают пыль. Используйте силикон для уплотнителя и специализированную фурнитурную смазку для механики.
- Срыв шлицов. Используйте правильный бит (PZ2, T15/T20, шестигранник 4 мм). Сорванная головка винта — дополнительная проблема.
Небольшой лайфхак: если сомневаетесь, где именно клинит, закрасьте фаски ответок тонким маркером и аккуратно попробуйте закрыть створку. По следам вы увидите точку контакта — это помогает, когда визуально «все ровно», а ручка упирается.
И да, не забывайте про сезонную коррекцию прижима. Летом уменьшайте, зимой слегка добавляйте. Это продлит ресурс уплотнителя и снизит вероятность «застреваний» в холод.
Когда окно не закрывается, именно ответные планки чаще всего оказываются виновниками. Методичная диагностика, аккуратное смещение на доли миллиметра и корректный прижим возвращают мягкий ход ручки и равномерную герметичность. Если же видите признаки перекоса или износа, не тяните: глубокое вмешательство в петли и фурнитуру выгоднее поручить мастеру, чтобы не добить рабочие узлы.
