Пластинчатый теплообменник – вроде бы деталь простая. Но именно он помогает системам отопления и горячего водоснабжения работать без сбоев. Он стоит в каждом тепловом пункте, скрыт от глаз, и обычно о нём никто не вспоминает, пока не случается что-то странное – вода еле тёплая или батареи холодные. А между тем, это один из тех элементов, где ошибка при подборе может аукнуться целому зданию. И выбрать его можно на сайте https://ridan.heatproject.online/category/teplovaya-avtomatika/plastinchatye-teploobmenniki/.
Инженеры это знают. Для остальных – расскажем коротко и понятно, что это за устройство, какие бывают варианты и почему тут нельзя «на глаз» поставить что-то стандартное.

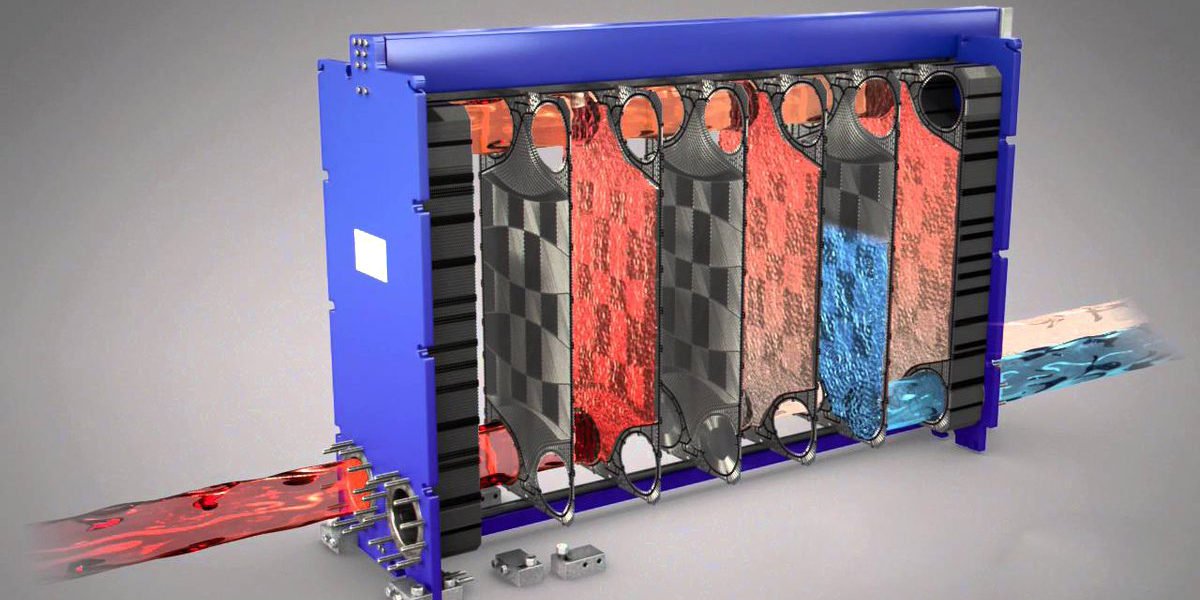

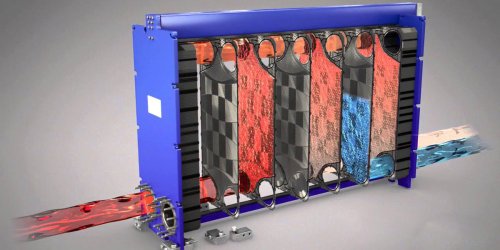

Как работает пластинчатый теплообменник
Если не углубляться в формулы, теплообменник – это место, где один поток жидкости (обычно горячей) передаёт своё тепло другому (более холодному), не смешиваясь. Это возможно благодаря системе пластин, которые устроены как чередующиеся каналы: в один идёт горячая вода, в другой – холодная. Через металл передаётся тепло, и всё – на выходе обе жидкости идут дальше, но уже с новой температурой.
Зачем так? Потому что это безопасно, энергоэффективно и удобно управляется. Особенно в городских зданиях – жилых и административных.
Если упрощать ещё сильнее – пластинчатый теплообменник работает как бутерброд: слой металла, по одной стороне горячее, по другой – холодное. И этот бутерброд можно «настроить» по ситуации.
В инженерке слышал шутку: "Если у тебя всё греет, значит, где-то работает хороший теплообменник, и ты просто о нём не знаешь".
Какие бывают пластинчатые теплообменники
Существуют два основных типа. Отличаются они не только внешне – у них разные принципы сборки и эксплуатации.
• разборные теплообменники;
• паяные теплообменники.
Разборный – это как конструктор. Его можно разобрать, почистить, заменить пластины, адаптировать под новую задачу. Идеально для тех случаев, где важна гибкость и долгий срок службы. Часто применяются в жилых домах, где нагрузки периодически меняются.
Паяный – цельный. Его не разбираешь и не переделываешь. Он компактный, надёжный, дешевле в установке. Хорош для небольших объектов или для ситуаций, где пространство ограничено. Используется, например, в системах горячего водоснабжения в маленьких зданиях или отдельно стоящих устройствах.
Сравним по ключевым параметрам:
• разборные можно обслуживать, менять конфигурацию, чистить вручную;
• паяные дешевле, занимают меньше места, но их нельзя разбирать;
• у разборных срок службы выше – при условии ухода;
• паяные быстрее ставятся и требуют меньше вмешательства.
Если нужно что-то долговечное и гибкое – берут разборный. Если важны компактность и скорость – паяный.
Почему правильный подбор критичен
Теплообменник нельзя просто взять из каталога «на глаз». Он подбирается под конкретное здание, конкретные потоки воды и задачи. Ошибка приводит к:
• недогреву помещений;
• перегреву труб и авариям;
• перерасходу энергии;
• проблемам с балансировкой системы.
К тому же, не все теплообменники одинаково хорошо переносят загрязнения. Вода в тепловых системах не стерильна – в ней есть соли, окалина, иногда даже ржавчина. Разборный легче чистить, а паяный может быстро выйти из строя, если вода плохого качества.
Один техник рассказывал, как в новостройке поставили паяный "по привычке", а через 4 месяца пришлось менять – забился полностью, а разобрать нельзя.
На что обращают внимание при выборе
Специалисты учитывают десятки параметров. Но если коротко, основное:
• тепловая нагрузка – сколько тепла надо передать;
• расход воды – насколько интенсивно идёт поток;
• разница температур – чем больше, тем проще передать тепло;
• качество воды – влияет на засоряемость и срок службы;
• наличие места для обслуживания – особенно для разборных.
В идеале, подбор делает инженер по расчётам. И да, всегда берётся запас – нельзя подогнать "впритык". Учитываются пики нагрузки, сезонность, возможные загрязнения.
Стоит ли экономить на теплообменнике?
Коротко: нет. Это не тот элемент, на котором имеет смысл экономить. Потому что его замена – это:
• отключение системы (в холодный сезон – катастрофа);
• вызов бригады и демонтаж;
• закупка нового оборудования;
• согласование с управляющей компанией.
Да, в моменте сэкономить можно. Но если потом полгода бороться с холодными батареями – сомнительная выгода.
Иногда даже экономят неосознанно – ставят то, что есть на складе. И только потом выясняется, что мощности не хватает или обслуживание невозможно. В итоге всё равно приходится переделывать.
