Системы компенсации реактивной мощности стали неотъемлемой частью современных электросетей — особенно в промышленности, где важно обеспечить стабильное напряжение и снизить энергопотери. Эти установки позволяют снизить нагрузку на оборудование и избежать лишних затрат на электроэнергию. Подробные технические описания, схемы подключения и рекомендации по выбору оборудования можно найти на https://megavarm.ru/, где собраны решения как для стандартных, так и для сложных объектов.
Что такое реактивная мощность и зачем её компенсировать
Реактивная мощность (Q) возникает в сетях с индуктивной нагрузкой — например, при работе трансформаторов, двигателей, сварочного оборудования. В отличие от активной мощности (P), которая выполняет полезную работу, реактивная не расходуется, но создаёт нагрузку на сеть. Она циркулирует между источником и нагрузкой, увеличивая общий ток и снижая эффективность энергопередачи.
Компенсация реактивной мощности позволяет:
- Снизить потери в сетях,
- Повысить коэффициент мощности (cos φ),
- Избежать штрафов от энергосбытовых компаний,
- Повысить надёжность работы оборудования.
Принцип работы конденсаторной установки
Установка компенсации реактивной мощности (УКРМ) работает за счёт включения в сеть источников противоположной по фазе реактивной мощности — чаще всего это конденсаторы. Они вырабатывают емкостную реактивную мощность, которая "гасит" индуктивную реактивную мощность потребителя.
Принцип прост:
- Когда оборудование потребляет индуктивную реактивную мощность (например, электродвигатель), в сеть возвращается "ненужная" энергия.
- Конденсаторы подключаются параллельно к сети и начинают выдавать реактивную мощность противоположного направления.
- В результате полное значение реактивной мощности в сети уменьшается, снижается ток, улучшается качество электроэнергии.

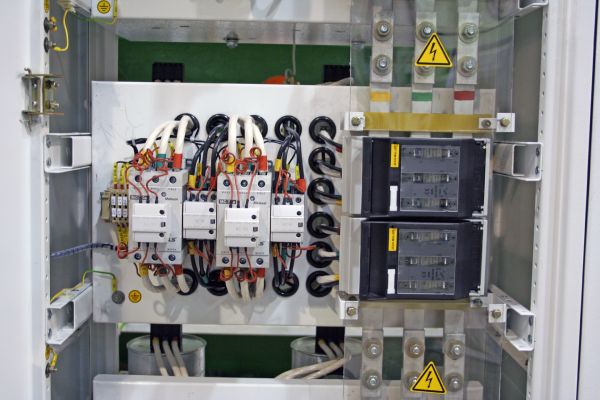

Структура установки компенсации
Типовая УКРМ состоит из:
- Конденсаторных батарей — основной источник емкостной мощности.
- Контроллера (реле реактивной мощности) — измеряет текущий cos φ и управляет работой ступеней.
- Коммутационного оборудования — реле или тиристоры, включающие/отключающие конденсаторы.
- Защитных устройств — автоматов, предохранителей, индикаторов состояния.
При изменении нагрузки контроллер анализирует ситуацию и включает необходимое количество конденсаторных ступеней для поддержания заданного значения коэффициента мощности.
Типы установок
Существует несколько типов УКРМ:
- С фиксированной мощностью — работают постоянно, без регулирования.
- Автоматические ступенчатые — подключают нужное число ступеней по мере изменения нагрузки.
- Тиристорные установки — быстро реагируют на изменения, подходят для динамичных нагрузок.
Выбор зависит от характера нагрузки на объекте и требований к точности регулирования.
Когда особенно важна компенсация
Компенсация реактивной мощности необходима в следующих случаях:
- На промышленных предприятиях с большим количеством электродвигателей.
- В системах освещения с ПРА (пускорегулирующей аппаратурой).
- На объектах с нестабильной или пульсирующей нагрузкой (сварка, насосные станции, лифты).
- В распределительных подстанциях для снижения потерь и повышения надёжности.
Заключение
Установка компенсации реактивной мощности — это эффективное и проверенное техническое решение, позволяющее оптимизировать работу электросети. Её принцип действия основан на балансе реактивной мощности, достигаемом путём использования конденсаторных батарей. При правильном проектировании и выборе оборудования можно значительно повысить энергетическую эффективность, снизить эксплуатационные расходы и продлить срок службы всей электроустановки.
