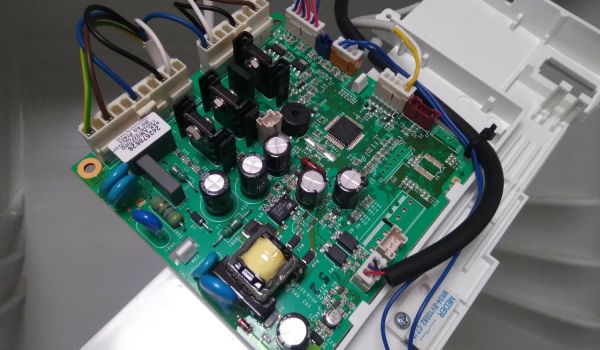

Ремонт электронной платы холодильника: диагностика и восстановление


Электронная плата управляет всем: компрессором, вентиляторами, режимами оттаивания, подсветкой и индикацией. Когда она дает сбой, холодильник начинает «чудить» — то морозит чересчур, то вовсе не охлаждает, то уходит в бесконечную перезагрузку. Разобраться и восстановить плату реально, если подойти к делу системно и аккуратно.


Если нужна помощь мастера, удобно свериться с условиями сервисного центра по ссылке. А ниже — подробная, практичная схема действий для самостоятельной диагностики и ремонта, чтобы вы понимали, что именно происходит с вашим холодильником и какие шаги логичны дальше.


Как понять, что виновата плата управления


Плата — не единственная причина проблем. Но у нее есть характерные «подписи», которые отличают ее от банального износа компрессора, засора капиллярной трубки или поломки вентилятора.


Симптомы, которые указывают именно на плату


  • Дисплей мигает, горит «лесом» или показывает ошибки, которых нет в инструкции.

  • Компрессор запускается и тут же выключается, цикл повторяется, реле щелкает без видимых причин.

  • Холодильная/морозильная камеры то перемораживают, то неожиданно теплеют при нормальном закрытии дверей.

  • Горят лампы, крутятся вентиляторы, но охлаждения нет — как будто плата «не отдает команду» компрессору.

  • Кнопки на панели срабатывают с задержкой, настройки сбрасываются сами по себе, часы «убегают».

  • Холодильник периодически «умирает», затем чудом оживает без вмешательства — типичный признак просадки питания на плате.

Важно не спутать симптомы с внешними факторами. Нестабильная сеть, плохой контакт в розетке, удлинитель низкого качества дают похожую картину. Начните с простого: подключите холодильник к исправной розетке напрямую, проверьте вилку и сетевой кабель.


Что исключить сначала


Часто виноваты вовсе не микросхемы:


  • Перегорел термопредохранитель в цепи оттайки — тогда все режимы «едут».

  • Датчик температуры дал нереальные показания из‑за обрыва или окисления разъема.

  • Забит дренаж оттайки, влага попадает на плату и вызывает конденсат и коррозию.

  • Обледенение испарителя мешает датчикам и вентиляторам корректно передавать данные и работать стабильно.

Если после разморозки на 12–24 часа и нормального питания проблемы остаются, вероятность неисправности электронной платы резко растет.


Безопасная диагностика: инструменты и алгоритм


Перед работой обесточьте холодильник, подождите 5–10 минут, чтобы разрядились конденсаторы. Если у вас нет опыта пайки и измерений — ограничьтесь визуальным осмотром и базовыми тестами. Силовые цепи опасны, не рискуйте здоровьем.


Что подготовить


  • Мультиметр с измерением постоянного и переменного напряжения, желательно с функцией прозвонки.

  • Отвертки, пинцет, хороший свет.

  • Изопропиловый спирт и мягкая щетка для очистки от пыли и налета.

  • Термопаста и термопрокладки (иногда радиаторы нужно переклеить).

  • Антистатический браслет или хотя бы касание заземленного металла перед работой с микросхемами.

  • При наличии — лабораторный блок питания с защитой по току (упрощает проверку платы вне холодильника).

Порядок проверки


  • Визуально осмотрите плату. Ищите почерневшие участки, вздутые электролитические конденсаторы, трещины пайки, потеки, окисленные разъемы. Любая «чернота» около стабилизаторов и резисторов — повод проверить цепь питания.

  • Прозвоните предохранитель на плате, терморезисторы (NTC), проверьте целостность дорожек. Микротрещины часто скрываются под лаком — выглядывают как светлая линия на темном шелке.

  • Измерьте напряжения вторичных линий. На большинстве плат есть 5 В и 12 В шины. Если они «проседают», импульсный преобразователь (SMPS) нуждается в ремонте: обычно виноваты конденсаторы и стартовые резисторы.

  • Проверьте датчики температуры: их сопротивление должно меняться плавно при нагреве/охлаждении. Плохие разъемы дают «ступеньки» и обрывы.

  • Оцените работу силовых ключей: симисторы и реле, которые включают компрессор, ТЭН оттайки, вентиляторы. Реле «залипает» при подгоревших контактах, симистор пробивается и держит нагрузку постоянно.

  • Проверьте оптопары и развязку. При пробое оптоэлемента управляющие сигналы искажаются, контроллер «теряет связь» с силовой частью.

  • Если плата «мертва», но входные цепи целы — возможно, слетела прошивка или умер микроконтроллер. Здесь без программатора и дампа не обойтись.

Минимальный набор измерений уже показывает направление: если питание кривое — приводите его в норму; если датчики «врут» — решайте с ними; если управляющие ключи низкого качества — меняйте на оригинальные или проверенные аналоги.


Типовые неисправности платы и способы восстановления


Электронные модули разных брендов похожи по архитектуре: импульсное питание, микроконтроллер, линейные стабилизаторы, цепи датчиков и силовые ключи. Ломаются они тоже «типично», и это плюс — диагностика ускоряется.


Что выходит из строя чаще всего


  • Электролитические конденсаторы в питании. От температуры и пульсаций они вздуваются, теряют емкость, растет ESR — отсюда перезагрузки и «глюки».

  • Стартовые и демпферные резисторы в ИИП. Они выгорают, напряжение старта пропадает, преобразователь не заводится.

  • Диодные сборки и выпрямители. При пробое в сеть летит автомат, а на плате остаются характерные следы.

  • Симисторы, управляющие ТЭНом и вентиляторами. Они могут пробиться «накоротко» и держать нагрузку постоянно.

  • Реле компрессора. Контакты подгорают — компрессор щелкает, но не стартует стабильно.

  • Разъемы датчиков и провода в дверном переходе. Механика плюс конденсат — идеальные враги для тонких жил.

Как восстанавливать грамотно


Начните с питания. Замените электролиты в горячей зоне (рядом с дросселем и силовыми элементами) на качественные с температурой 105°C и низким ESR. Проверьте выпрямители, оптопару, ШИМ-контроллер. После ремонта подайте питание через лампу накаливания или ЛБП — так вы защитите плату от повторного пробоя.


Далее переходите к силовым ключам. Симисторы подбирайте по току и dv/dt, реле — с запасом по коммутируемому току и такой же посадкой. Обязательно проследите, почему элемент сгорел: нередко причина в «жесткой» нагрузке — примерзший вентилятор или ТЭН с утечкой на корпус. Если ограничиться заменой ключа без устранения корня, неисправность вернется.


Займитесь контактами. Промойте плату спиртом, высушите, пропаяйте трещины (особенно в местах крепления тяжелых деталей и разъемов). Обновите термопрокладки на стабилизаторах и мощных резисторах — перегрев ускоряет старение.


С датчиками не спешите закупать новые пачками. Измерьте их характеристику: для NTC типичны 5–10 кОм при комнатной температуре с предсказуемой кривой. Если показания скачут при легком пошевеливании провода — виноват контакт.


С прошивкой аккуратно. Если микроконтроллер «видится» программатором, но кода нет или он поврежден — восстановите дамп под вашу модель и ревизию платы. Ошибка в версии прошивки приводит к странному поведению холодильника (например, инверторный компрессор работает как обычный, или оттайка запускается слишком часто). Иногда лучше заменить плату на донорскую с корректной ревизией и перенести EEPROM, где хранится калибровка.


После ремонта обязательно сделайте прогон: подключите плату на столе (если умеете работать с ЛБП) или в холодильнике, отследите циклы, измерьте напряжения под нагрузкой, проверьте запуск компрессора, работу вентиляторов и нагрев ТЭНа оттайки.


Профилактика, прошивка и когда выгоднее заменить


Даже исправную плату легко «убить» условиями эксплуатации. Немного внимания — и вы продлите жизнь модулю на годы.


Профилактика, которая реально работает


  • Питание. Сетевой фильтр или стабилизатор спасают от бросков. В частных домах с просадками по фазе полезен ИБП с правильной синусоидой для инверторных моделей.

  • Влага. Чистите дренаж, не допускайте постоянного конденсата в районе платы (часто она стоит сверху, под крышкой). Пыль и влага образуют токопроводящие дорожки.

  • Температурный режим. Не ставьте холодильник вплотную к стене, оставьте зазор для теплообмена. Перегрев корпуса повышает температуру внутри ниши платы.

  • Разъемы. Раз в год полезно снять и вернуть разъемы датчиков и вентиляторов, предварительно отключив питание. Это снимает окислы и предотвращает «призрачные» обрывы.

  • Чистка конденсатора. Забитая пылью решетка заставляет компрессор работать на пределе, а плата — греться от лишних токов.

Если у производителя есть обновления ПО (для некоторых инверторных систем), перепрошивка решает вопросы нестабильности алгоритмов и совместимости с ревизиями компрессоров. Но прошивайте только проверенными образами и инструментами — «универсальные» файлы из сети часто ломают управление.


Когда ремонт невыгоден


Есть несколько маркеров, что замена платы логичнее:


  • Сильное обугливание текстолита и многослойных дорожек. Восстановление по времени и рискам сравнимо с новой платой.

  • Неисправный или залоченный микроконтроллер без доступа к оригинальной прошивке.

  • Сильная коррозия после протечек — под микросхемами скрыты «съеденные» переходные отверстия.

  • Стоимость деталей, работы и возможной повторной доводки превышает 50–60% цены новой оригинальной платы.

В таких случаях разумно искать оригинальный модуль по артикулам производителя или совместимую ревизию. Иногда помогает «пересадка» EEPROM/Flash с пользовательскими калибровками на новую плату, но это нужно делать аккуратно, чтобы не перенести ошибочные данные.


Если вы любите все держать под контролем, заведите «паспорт холодильника»: модель, серийник, фото платы с маркировками, сопротивления датчиков при комнатной температуре, замеры напряжений. Этот файл экономит часы диагностики при любой следующей поломке и делает общение с мастером предметным: вы быстро сверяете факты и принимаете верное решение — чинить модуль или менять.
